Colector de Polvos

9 de septiembre de 2024 por

ATLATOR

Colectores de Polvo

¡Aire Limpio, Producción Sustentable!

Creando sistemas de Colección y Filtración de Aire que cumplen con los más altos estándares de calidad y eficiencia

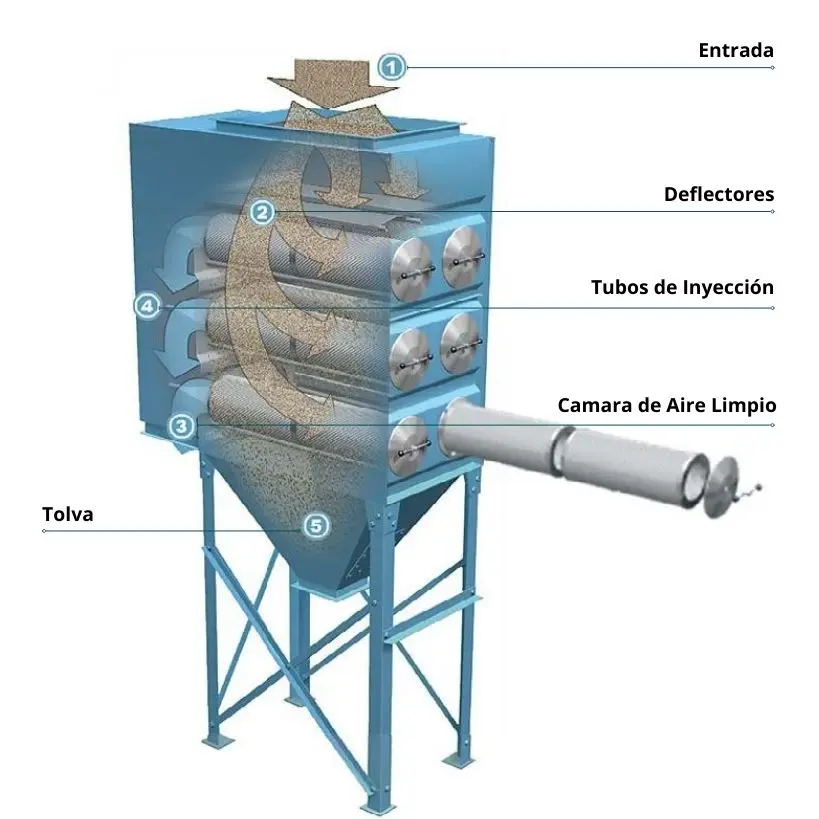

Funcionamiento

Colector de Polvos Tipo Cartucho

Entrada

1.- El Aire que se extrae desde el punto donde se generan los polvos y es conducido por medio de Ductos de Ventilación entra por la Brida superior del Colector

Deflectores

2.- Los deflectores estándar están montados en la entrada del filtro para romper el flujo de aire y dirigir el polvo más pesado hacia la sección de la tolva mientras se protegen los cartuchos del filtro de polvos

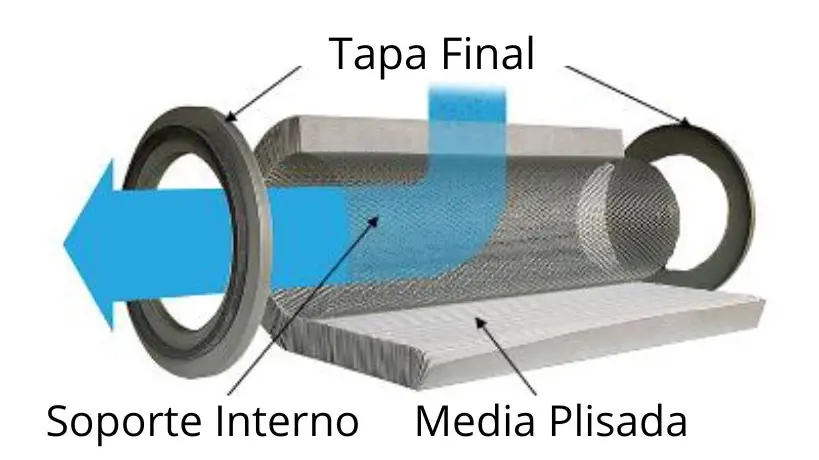

Cartuchos

2.- El polvo más ligero se acumula en el exterior de los cartuchos de filtro a medida que el aire limpio pasa por el interior de cada cartucho.

3.- El Aire entra en la cámara de aire limpio, viaja a la parte inferior a través de un extractor y liberarse al aire libre

Tolva

5.- El polvo más pesado se deposita en la sección de la tolva donde se puede descargar en un tambor de 55 galones o mediante una válvula de descarga rotatoria.

Proceso de Limpieza

El Colector usa un Manómetro para controlar el aire comprimido y se limpia solo cuando esta Saturado
Se debe conectar una línea de aire comprimido a un extremo del colector
Se abre una válvula solenoide para permitir que el aire comprimido entre en los tubos de inyección los cuales están alineados en cada fila de los cartuchos
El aire comprimido expulsa el polvo del cartucho de filtro y se deposita en la sección de la tolva para su descarga

Mejora tu Eficiencia
